此為 Jacobian 矩陣 系列文章 - 第 2 篇：
前言
前一篇文章中，我們詳細介紹了 Jacobian 矩陣 的數學定義與幾何意義。我們了解到，Jacobian 矩陣本質上就是多變數向量函數的「一階導數」，它代表了一個複雜的非線性變換在空間中某一點附近的局部線性近似
今天我們來學習 Jacobian 矩陣在 3D 電腦圖學領域中發揮的關鍵作用，探討一篇極具影響力的經典論文 — EWA Volume Splatting (Zwicker et al., 2001) 是如何巧妙地利用 Jacobian 矩陣與 Gaussian 的數學特性，讓 Volume Rendering (體積渲染) 這件原本只能靠緩慢的 Ray Marching (光線步進) 完成的任務大幅加速，甚至奠定了近年爆紅的 3D Gaussian Splatting 即時渲染技術的數學基礎
背景：三維渲染的挑戰 Ray Marching vs. Splatting
要理解 EWA Volume Splatting 的偉大之處，我們得先看看傳統是怎麼渲染三維體積資料（例如：醫療 CT 掃描、雲霧、或是點雲）的
Ray Marching (光線步進)：緩慢的傳統演算法
傳統體積渲染最常用的方法是 Ray Marching (光線步進)。它的作法是從虛擬相機的視角出發，對螢幕上的「每一個像素」射出一條光線穿過 3D 場景。光線在穿過體積資料的過程中，必須沿途不斷地「步進」取樣，計算每一小步的顏色與透明度，最後將整條光線上所有取樣點的結果積分起來，才能決定該像素的最終顏色。這也造就了它的效能瓶頸：只要場景稍微複雜、解析度稍微高一點，就得射出數百萬條光線，每條光線又要取樣成百上千次，計算量極為龐大；再加上取樣時需要不斷在 3D 空間中插值查詢資料，記憶體存取非常缺乏效率，在早期的硬體上根本不可能做到即時渲染
Splatting (拋濺法)：擁抱 GPU 的演算法
為了解決這個效能問題，電腦圖學家們提出了 Splatting (拋濺法)。這是一種思路完全反過來的演算法：
與其從螢幕射出光線去尋找 3D 資料，不如我們直接拿著 3D 資料，把它們像「砸雪球」一樣，一顆一顆直接「砸 (Splat)」到 2D 螢幕上！
在 Splatting 中：
- 空間中的資料被表示為一顆一顆重疊的 3D 球體 (通常是 3D 高斯橢球)
- 渲染的過程，就是將這每一顆 3D 橢球，經過相機投影，變成 2D 螢幕上的一個 2D 橢圓
- 最後只要把這些 2D 橢圓整個疊加起來，就完成了一張畫面
這套流程之所以有潛力，是因為它完全打中了現代硬體的強項 — 把 3D 座標投影到 2D、再於螢幕上繪製 2D 圖形，正是 GPU Rasterizer (光柵化硬體) 最擅長的事情。數以萬計的 2D 繪製指令可以同時被平行處理，這讓 Splatting 天生就具備大幅加速的本錢
不過，要把這個想法真正付諸實行，還得先跨過一道非常棘手的數學難題
難題：非線性透視投影
在 EWA Volume Splatting 中，空間中的資料點（Voxel 或 Point Cloud）被構建成一個連續的函數，而這個函數是由許多個 3D 高斯函數 (3D Gaussian) 疊加而成的，這篇論文中要做到就是將這些 3D 高斯橢球，透過相機渲染到 2D 螢幕上，也就是 相機透視投影 (Perspective Projection)
具體來說，在這篇論文中把相機空間的一個 3D 點 $\mathbf{u} = (u_0, u_1, u_2)^T$ 投影到 2D 螢幕上的函數 $m$ 長這樣：
$$ m(\mathbf{u}) = \begin{pmatrix} u_0 / u_2 \\ u_1 / u_2 \\ \| \mathbf{u} \| \end{pmatrix} $$P.S. 為什麼投影後的座標長這樣，稍後下面的 深入論文：Section 4.4 The Projective Transformation 會完整說明
前兩個分量 $u_0 / u_2$、$u_1 / u_2$ 就是「除以深度 $u_2$」的透視投影，把點打到螢幕上，第三個分量 $\| \mathbf{u} \|$ 則保留它到相機的距離（之後用於 深度排序）
這裡最關鍵的，就是那個「除以 $u_2$」的動作。這個「除以深度」的除法，正是畫面產生近大遠小透視感的來源；但也正是它，讓深度 $u_2$ 跑到了分母，使得 $m$ 沒辦法寫成 $A\mathbf{u} + \mathbf{b}$ 這種「常數矩陣乘上向量、再加平移」的線性形式 - 換句話說，這個相機投影是一個不折不扣的非線性轉換。而這樣的非線性，對「把 3D 高斯投影到 2D」的數學計算來說，是一個致命的難題，下一節我們就來看看它到底致命在哪裡
關鍵：高斯函數的優美性質只在線性變換下成立
那麼，這個非線性到底致命在哪裡呢？原因在於：把高斯投影、降維會用到的那些數學工具，全都建立在「投影是線性的」這個前提上。我們先複習一下前面幾篇文章學到的、高斯函數那些簡潔優美的數學性質就會知道為什麼：
性質 1：高斯經過「線性（仿射）變換」後，仍然是高斯
在 高斯分布 (3) - 仿射變換後的性質變化 中，我們證明過一個定理：如果一個隨機向量 $\mathbf{X} \sim \mathcal{N}(\boldsymbol{\mu}, \Sigma)$，對它進行仿射變換 $\mathbf{Y} = A\mathbf{X} + \mathbf{b}$（其中 $A$ 是常數矩陣、$\mathbf{b}$ 是平移向量），那麼 $\mathbf{Y}$ 仍然服從高斯分布：
$$
\mathbf{Y} \sim \mathcal{N}(A\boldsymbol{\mu} + \mathbf{b},\ A\Sigma A^T)
$$
而且新的均值與共變異數矩陣有著極為簡潔的封閉解：
- 均值：$\boldsymbol{\mu}_Y = A\boldsymbol{\mu} + \mathbf{b}$
- 共變異數矩陣：$\Sigma_Y = A\Sigma A^T$
性質 2：當線性變換是「投影降維」時，連算都幾乎不用算
在 高斯分布 (4) - 邊緣化 中，我們更看到了上面定理最乾脆的特例：當 $A$ 取成一個投影矩陣（也就是降維）時，投影後的高斯幾乎不用算 - 新的共變異數矩陣就是直接抄原矩陣對應的子矩陣
換句話說，只要投影是線性的，把一顆高斯投影到低維、求出它在螢幕上的形狀，是一件又精確又快的事，這正是 Splatting 夢寐以求的工具
問題在於，前面 難題：非線性透視投影 一節已經看到，相機投影 $m$ 含有「除以深度 $u_2$」的透視除法，是個不折不扣的非線性轉換，並不是性質 1、2 說的那種線性／仿射投影。而性質 1 的定理只在「線性」這個前提下才成立，一旦把高斯丟進非線性的 $m$，出來的結果就不再是高斯了，可能變成某種形狀怪異、難以用簡單數學式描述的斑塊。既然連高斯的數學形式都保不住，自然也就套不上 $\Sigma_Y = A\Sigma A^T$ 這條封閉公式，更別提要把它畫到螢幕、丟給 GPU 加速了
解法：Jacobian 矩陣登場
此時正是 Jacobian 矩陣派上用處的地方！回憶 前一篇文章 的核心結論 - Jacobian 矩陣就是一個非線性向量函數在某一點的「局部線性近似」
這裡要近似的，就是前面提到的那個投影函數 $m(\mathbf{u})$，由於一顆 3D 高斯橢球通常只佔據空間中很小的一塊區域，我們可以在它的中心點 $\mathbf{u}_k$，利用 泰勒展開式 (Taylor Expansion) 對 $m$ 做一階展開：
$$
m(\mathbf{u}) \approx m(\mathbf{u}_k) + \mathbf{J}_k (\mathbf{u} - \mathbf{u}_k)
$$
其中各符號的意義：
- $\mathbf{u}$：相機空間中的任意輸入點
- $\mathbf{u}_k$：第 $k$ 顆高斯的中心點，也是泰勒展開的基準點
- $m(\mathbf{u})$：非線性的投影函數
- $m(\mathbf{u}_k)$：中心點投影後的精確位置
- $\mathbf{J}_k$：$m$ 在 $\mathbf{u}_k$ 處的 Jacobian 矩陣，扮演局部線性近似中的線性轉換
- $(\mathbf{u} - \mathbf{u}_k)$：輸入點相對中心點的位移
白話說就是：任一點的投影 $\approx$ 中心點的投影 $m(\mathbf{u}_k)$，加上位移經 $\mathbf{J}_k$ 修正後的量，離中心愈近就愈準
不過，這個式子乍看之下還不太像我們熟悉的仿射變換。沒關係，把括號乘開、重新整理一下：
$$ m(\mathbf{u}) \approx \mathbf{J}_k \mathbf{u} + \big( m(\mathbf{u}_k) - \mathbf{J}_k \mathbf{u}_k \big) $$再對照仿射變換的標準形式 $A \mathbf{u} + \mathbf{b}$，對應關係就一目了然了。關鍵在於中心點 $\mathbf{u}_k$ 是固定的，所以 $m(\mathbf{u}_k)$ 與 $\mathbf{J}_k \mathbf{u}_k$ 都是不隨輸入 $\mathbf{u}$ 改變的常數：
- 唯一隨 $\mathbf{u}$ 變動的部分 $\mathbf{J}_k \mathbf{u}$，對應到線性轉換的矩陣 $A = \mathbf{J}_k$
- 剩下不含 $\mathbf{u}$ 的常數項收集在一起，就是固定的平移量 $\mathbf{b} = m(\mathbf{u}_k) - \mathbf{J}_k \mathbf{u}_k$
於是在中心點 $\mathbf{u}_k$ 的附近，原本非線性的 $m$，就被替換成了一個由 $\mathbf{J}_k$ 代表的線性（仿射）變換
而這整套「用泰勒一階展開，把 $m$ 換成仿射映射」的做法，正是論文中的 公式 (17)：論文以 $x_k = m(\mathbf{u}_k)$ 表示投影後的中心，把上面的近似改寫成一個等號定義式，正式定義出這個專門用來近似 $m$ 的仿射映射：
$$ m_{u_k}(\mathbf{u}) = x_k + \mathbf{J}_{u_k} (\mathbf{u} - \mathbf{u}_k) $$一旦投影重新回到「線性」的世界，前面那些高斯函數的優美性質就全都派得上用場了：性質 1 的封閉公式 $\Sigma_Y = A\Sigma A^T$ 可以直接套用（把 $A$ 換成 $\mathbf{J}_k$）；性質 2 的降維更是連算都幾乎不用算，直接抄原矩陣對應的子矩陣即可。這就是 Jacobian 矩陣帶來的神奇之處 - 原本卡死的數學運算，搖身一變成了直覺簡單的計算
小問題：為什麼套用 Jacobian 矩陣的「局部近似」可以接受？
這裡我們插入討論一個小問題，用線性近似一個非線性函數，難道誤差不會很大嗎？
關鍵在於高斯的本質 - 它是一個集中在中心點附近的機率分佈，超過幾個標準差之外的機率幾乎為零。換句話說，一顆 3D 高斯「實際上有意義的範圍」非常小，而在這麼小的範圍內，$m$ 的非線性可以被忽略，泰勒一階展開就足以表達它的行為
小結
到這裡，我們已經把 EWA Volume Splatting 這篇論文最核心的概念講完了 - 透過 Jacobian 矩陣，把原本非線性的「3D 高斯投影到 2D」近似成一個局部的線性變換，接著再借助高斯函數在線性變換下那些優美的性質，幾乎不費吹灰之力就能算出投影到 2D 螢幕後的結果
理解了概念之後，接下來就讓我們真正走進論文的 Section 4.4 The Projective Transformation，看看它是如何精確定義這個投影函數 $m(\mathbf{u})$，又是如何把 Jacobian 一步步推導出來，最終算出 2D 螢幕上的座標
深入論文：Section 4.4 The Projective Transformation
論文中提到，要將體積資料渲染到螢幕上，需要將資料從 Camera Space (相機空間) 映射到 Ray Space (光線空間)
1. 座標轉換 - 三維相機空間投影到二維光線空間
我們現在要想辦法將三維中的所有座標點，投影到二維的平面上，目的就是為了把三維空間中的這些東西渲染到 2D 螢幕上
所以第一步要做的就是座標轉換，也就是如何將三維座標轉換到二維上。 我們將三維座標投影到某個特定的二維平面上，這個平面稱之為「投影平面」。為了方便，我們把它投影到位於 $u_2 = 1$ 的位置上
- 相機空間 (Camera Space) 的座標點標記為 $\mathbf{u} = (u_0, u_1, u_2)^T$
- 光線空間 (Ray Space) 的座標點標記為 $\mathbf{x} = (x_0, x_1, x_2)^T$
正向投影：相機空間 → 光線空間

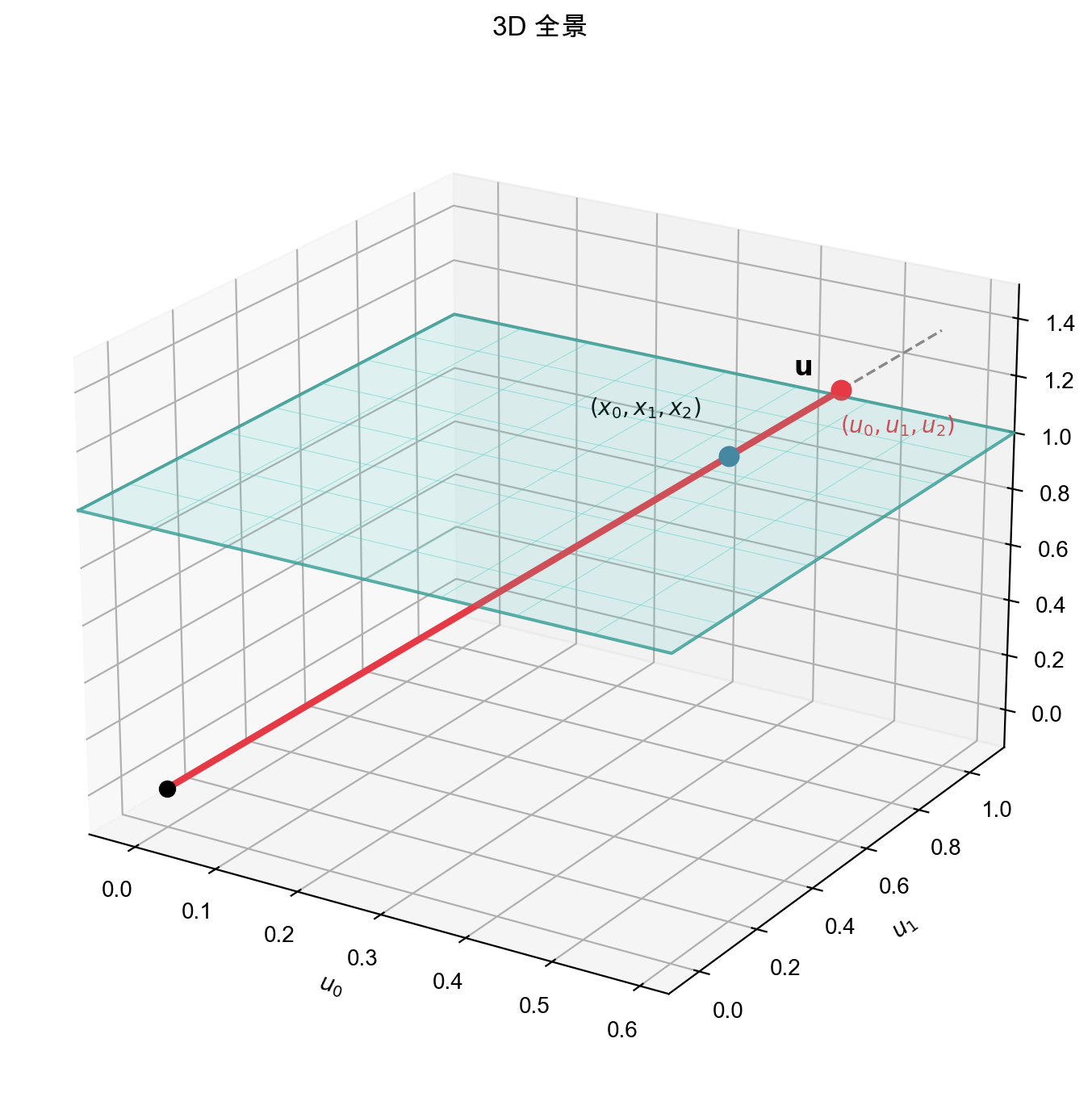

下圖展示了這個 3D 投影的全貌。紅色的點就是原本三維相機空間中的點，它的座標是 $(u_0, u_1, u_2)$，當投影到 $u_2=1$ 的平面時，它得到的二維光線空間座標是 $(x_0, x_1, x_2)$
接著我們將根據三維相機空間中的值，用國高中所學的相似三角形概念，推導出二維平面上的座標值，以下我們假設三維相機空間中的值為 $u_0 = 0.5, u_1 = 0.9, u_2 = 1.2$

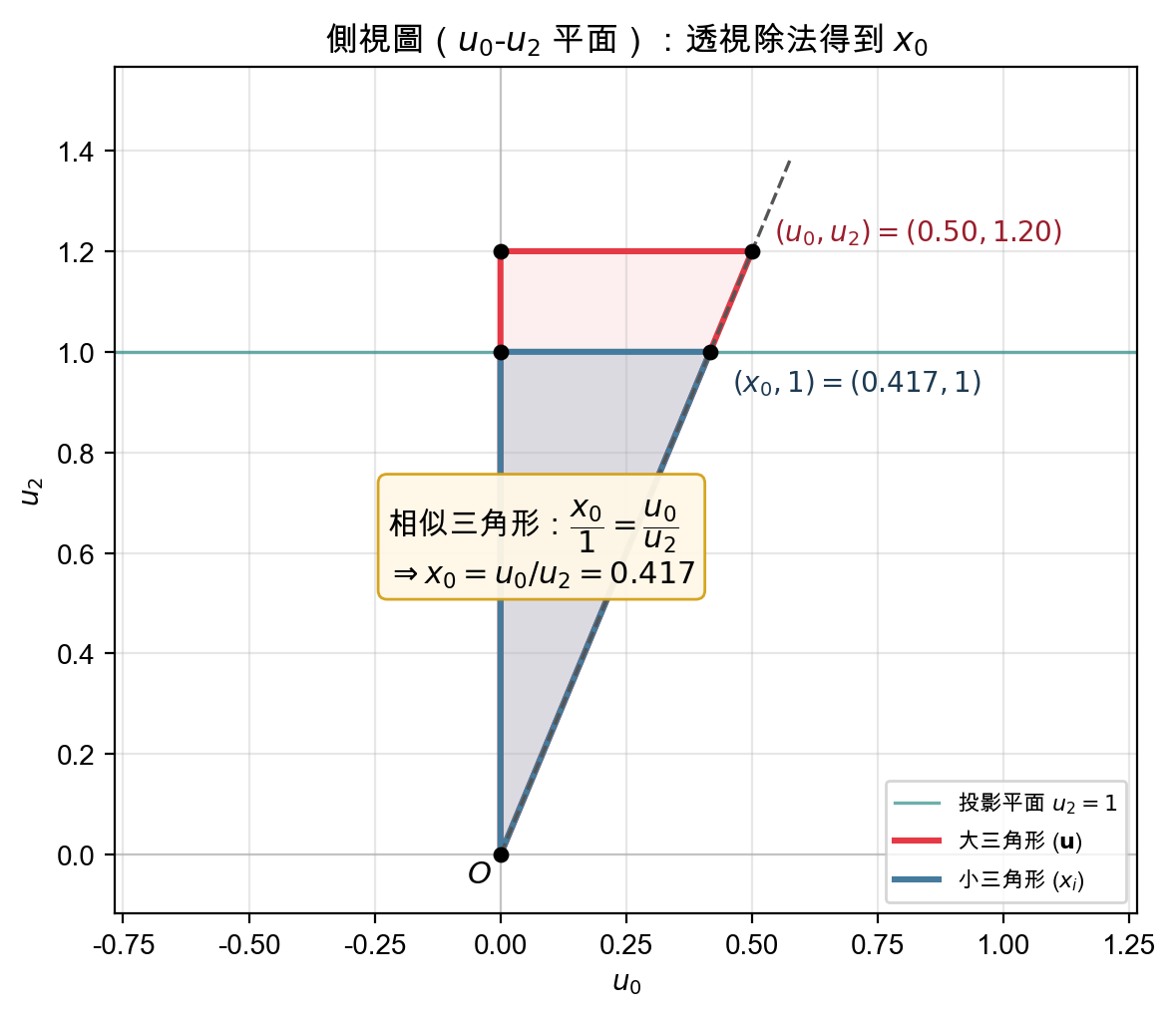

首先來看 $u_0-u_2$ 平面，運用相似三角形的概念可以得到下式：
$$
\frac{x_0}{1} = \frac{u_0}{u_2} \Rightarrow x_0 = \frac{u_0}{u_2} = \frac{0.5}{1.2} = 0.417
$$

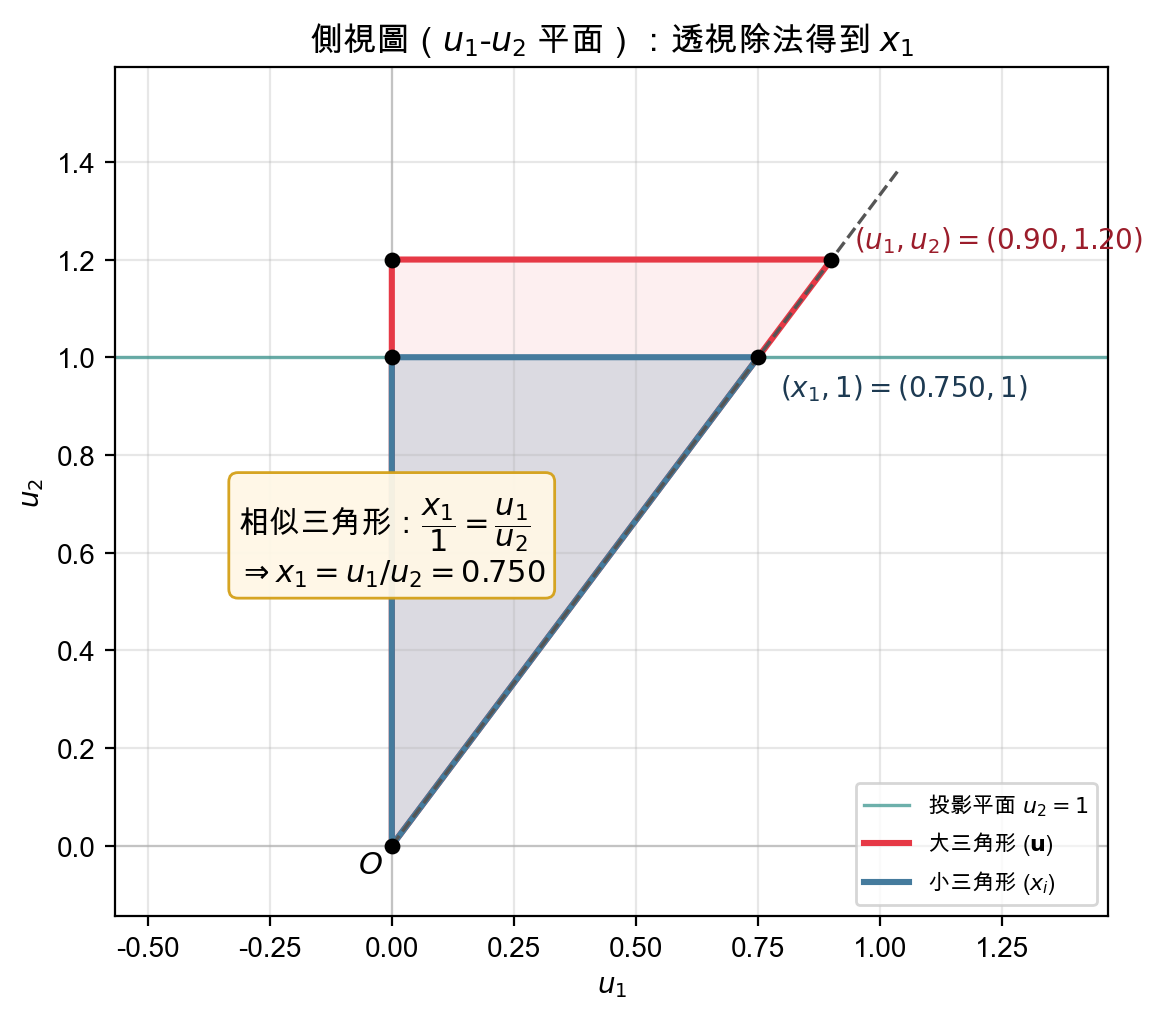

接著看 $u_1-u_2$ 平面，同理可得
$$
\frac{x_1}{1} = \frac{u_1}{u_2} \Rightarrow x_1 = \frac{u_1}{u_2} = \frac{0.9}{1.2} = 0.75
$$
透過上面的相似三角形，我們已經得到了 2D 座標 $x_0 = u_0 / u_2$ 與 $x_1 = u_1 / u_2$。但只有 $(x_0, x_1)$ 還不夠 ── 投影到 2D 平面後，原本的「深度」資訊就遺失了，後續無法做深度排序、也無法計算 Gaussian 沿著光線方向的衰減
因此我們補上第三個分量 $x_2$，將它定義為「該點到相機原點的歐氏距離」：
$$ x_2 = \| (u_0, u_1, u_2)^T \| = \sqrt{u_0^2 + u_1^2 + u_2^2} $$把這三個分量合在一起，就得到論文中 公式 (15) 所定義的映射函數 $\mathbf{x} = m(\mathbf{u})$，它將相機空間的點 $\mathbf{u}$ 投影到光線空間中：
$$ \begin{pmatrix} x_0 \\ x_1 \\ x_2 \end{pmatrix} = m(\mathbf{u}) = \begin{pmatrix} u_0 / u_2 \\ u_1 / u_2 \\ \| (u_0, u_1, u_2)^T \| \end{pmatrix} $$其中各分量的意義為：
- $x_0, x_1$：透視除法後的 2D 螢幕座標（也就是光線座標）
- $x_2$：該點到相機的歐氏距離，保留下來用於深度排序與深度衰減計算
反向投影：光線空間 → 相機空間
反過來，若已知光線空間中的點 $\mathbf{x}$，我們也可以還原回相機空間中對應的 $\mathbf{u}$，這個對應關係就是反函數 $m^{-1}(\mathbf{x})$。接下來我們一步步推導它的形式
從前面的相似三角形推導我們知道，相機空間的點 $\mathbf{u} = (u_0, u_1, u_2)^T$ 被投影到 $u_2 = 1$ 的平面後，落點為 $(x_0, x_1, 1)^T$
由於投影本身就是把 $\mathbf{u}$ 沿著「原點 → $\mathbf{u}$」的光線一路延伸到 $u_2 = 1$ 平面上才停下來，因此 $\mathbf{u}$、$(x_0, x_1, 1)^T$、原點這三個點必定共線，都在同一條從原點出發的光線上
也就是說，我們只要知道兩件事，就能完全鎖定 $\mathbf{u}$ 的位置：
- 方向：光線指向哪個方向 → 由 $(x_0, x_1, 1)^T$ 決定
- 距離：$\mathbf{u}$ 距離原點多遠 → 就是 $x_2$
接下來只要把這兩個資訊組合起來就好
步驟 1：從 $(x_0, x_1, 1)^T$ 取得單位方向向量
$(x_0, x_1, 1)^T$ 雖然方向正確，但長度不一定是 1。我們先計算它的長度（也就是歐氏範數）：
$$ l = \| (x_0, x_1, 1)^T \| = \sqrt{x_0^2 + x_1^2 + 1} $$把它除以自身的長度，就得到長度為 1 的單位方向向量 $\hat{\mathbf{d}}$：
$$ \hat{\mathbf{d}} = \frac{1}{l} \begin{pmatrix} x_0 \\ x_1 \\ 1 \end{pmatrix} = \begin{pmatrix} x_0 / l \\ x_1 / l \\ 1 / l \end{pmatrix} $$步驟 2：沿著光線方向走 $x_2$ 的距離
既然 $\mathbf{u}$ 在這條光線上、且距離原點為 $x_2$，那麼從原點沿著單位方向 $\hat{\mathbf{d}}$ 走 $x_2$ 的距離，就會剛好抵達 $\mathbf{u}$：
$$ \mathbf{u} = x_2 \cdot \hat{\mathbf{d}} = \frac{x_2}{l} \begin{pmatrix} x_0 \\ x_1 \\ 1 \end{pmatrix} $$這就是論文中 公式 (16) 反函數 $m^{-1}(\mathbf{x})$ 的形式：
$$ \begin{pmatrix} u_0 \\ u_1 \\ u_2 \end{pmatrix} = m^{-1}(\mathbf{x}) = \begin{pmatrix} x_0 / l \cdot x_2 \\ x_1 / l \cdot x_2 \\ 1 / l \cdot x_2 \end{pmatrix} $$步驟 3：驗證反函數確實能還原
我們可以代回去檢查，看看 $m^{-1}(\mathbf{x})$ 是否真的滿足當初定義的三個分量：
前兩個分量必須滿足透視除法 $u_0 / u_2 = x_0$、$u_1 / u_2 = x_1$：
$$
\frac{u_0}{u_2} = \frac{x_0 \cdot x_2 / l}{x_2 / l} = x_0 \quad\checkmark \qquad
\frac{u_1}{u_2} = \frac{x_1 \cdot x_2 / l}{x_2 / l} = x_1 \quad\checkmark
$$第三個分量必須滿足 $\| \mathbf{u} \| = x_2$ ：
2. 計算 Jacobian 矩陣 $J$
為了找到局部的線性近似，我們需要計算 $m(\mathbf{u})$ 對 $\mathbf{u}$ 的 Jacobian 矩陣 $\mathbf{J}$。根據 Jacobian 的定義，我們要計算所有一階偏導數：
$$ \mathbf{J} = \frac{\partial m}{\partial \mathbf{u}} = \begin{bmatrix} \dfrac{\partial x_0}{\partial u_0} & \dfrac{\partial x_0}{\partial u_1} & \dfrac{\partial x_0}{\partial u_2} \\[0.5em] \dfrac{\partial x_1}{\partial u_0} & \dfrac{\partial x_1}{\partial u_1} & \dfrac{\partial x_1}{\partial u_2} \\[0.5em] \dfrac{\partial x_2}{\partial u_0} & \dfrac{\partial x_2}{\partial u_1} & \dfrac{\partial x_2}{\partial u_2} \end{bmatrix} $$我們逐項計算偏導數：
對於 $x_0 = u_0 / u_2$：
$$ \frac{\partial x_0}{\partial u_0} = \frac{1}{u_2} \qquad \frac{\partial x_0}{\partial u_1} = 0 \qquad \frac{\partial x_0}{\partial u_2} = -\frac{u_0}{u_2^2} $$對於 $x_1 = u_1 / u_2$：
$$ \frac{\partial x_1}{\partial u_0} = 0 \qquad \frac{\partial x_1}{\partial u_1} = \frac{1}{u_2} \qquad \frac{\partial x_1}{\partial u_2} = -\frac{u_1}{u_2^2} $$對於 $x_2 = \Vert \mathbf{u} \Vert = \sqrt{u_0^2 + u_1^2 + u_2^2}$：
$$ \frac{\partial x_2}{\partial u_0} = \frac{u_0}{\Vert \mathbf{u} \Vert} \qquad \frac{\partial x_2}{\partial u_1} = \frac{u_1}{\Vert \mathbf{u} \Vert} \qquad \frac{\partial x_2}{\partial u_2} = \frac{u_2}{\Vert \mathbf{u} \Vert} $$將這些結果代入，我們得到了評估在相機空間點 $\mathbf{u}$ 的 Jacobian 矩陣：
$$ \mathbf{J} = \begin{bmatrix} \dfrac{1}{u_2} & 0 & -\dfrac{u_0}{u_2^2} \\[0.5em] 0 & \dfrac{1}{u_2} & -\dfrac{u_1}{u_2^2} \\[0.5em] \dfrac{u_0}{\| \mathbf{u} \|} & \dfrac{u_1}{\| \mathbf{u} \|} & \dfrac{u_2}{\| \mathbf{u} \|} \end{bmatrix} $$3. 套用 Gaussian 線性轉換公式：推導投影後的 2D Gaussian
要描述投影到 2D 後的高斯長什麼樣子，其實只需要知道兩件事，中心點（Mean） 決定它的位置、共變異數矩陣（Covariance） 決定它的形狀。
假設在 相機空間(3D) 中，第 $k$ 顆高斯的中心點是 $\mathbf{u}_k$、共變異數矩陣是 $\mathbf{V}_k$。接下來我們來看他投影到 2D 上的中心點與其形狀
投影後的中心點（Mean）
中心點是一個確定的位置，沒有不確定性的問題，所以我們不需要靠線性近似，直接用 $m$ 算就行：
$$
\mathbf{x}_k = m(\mathbf{u}_k)
$$
其中各符號的意義為：
- $\mathbf{u}_k$：第 $k$ 個 3D 高斯在相機空間中的中心點，$\mathbf{u}_k = (u_0, u_1, u_2)^T$
- $m(\cdot)$：前面推導出的投影函數（相機空間 → 光線空間）
- $\mathbf{x}_k$：投影後該高斯在光線空間中的中心點，$\mathbf{x}_k = (x_0, x_1, x_2)^T$
中心點的位置是「精確的」，並沒有用到 Jacobian
投影後的共變異數矩陣（Covariance）
共變異數就不一樣了，它描述的是「中心點周圍」的分佈形狀，而「周圍」正是線性近似真正派上用場的地方。還記得我們在前面 解法：Jacobian 矩陣登場 一節推導出的結論嗎 - 在中心點附近，非線性投影 $m$ 可以近似成一個仿射變換，而仿射變換中扮演線性轉換矩陣 $A$ 的，正是 Jacobian 矩陣，也就是 $A = \mathbf{J}_k$
於是，直接搬出 高斯函數在線性變換下的封閉公式 $\Sigma_Y = A \Sigma A^T$，把公式中的 $A$ 換成在中心點上求出的 Jacobian 矩陣 $\mathbf{J}_k = \mathbf{J}(\mathbf{u}_k)$，就得到投影後的共變異數矩陣：
$$
\mathbf{V}_k’ = \mathbf{J}_k \mathbf{V}_k \mathbf{J}_k^T
$$
其中各符號的意義為：
- $\mathbf{V}_k$：投影前，該高斯在相機空間中的 $3 \times 3$ 共變異數矩陣，描述這顆橢球的大小、形狀、方向
- $\mathbf{J}_k$：投影函數 $m$ 在中心點 $\mathbf{u}_k$ 處的 Jacobian 矩陣（$3 \times 3$），也就是 $m$ 在該點附近的局部線性近似
- $\mathbf{J}_k^T$：$\mathbf{J}_k$ 的轉置矩陣
- $\mathbf{V}_k’$：投影後，該高斯在光線空間中的 $3 \times 3$ 共變異數矩陣
從 3D 降到 2D：只保留螢幕上的兩個維度
即使我們把 3D 投影到 2D 上了，但別忘了 $\mathbf{V}_k’$ 還是個 $3 \times 3$ 矩陣，包含了光線空間三個分量 $(x_0, x_1, x_2)$ 的共變異數。但 Splatting 真正要畫到螢幕上的，只有 $(x_0, x_1)$ 這兩個維度，$x_2$（也就是徑向距離）只負責深度排序與深度衰減，不會影響 2D 上的高斯點「畫在哪裡」
而捨棄一個維度，正是前面 投影降維 講過的事：降維後的共變異數矩陣就是原矩陣中相對應的子矩陣。因此我們連算都不用算，直接捨棄第三行與第三列，取左上角的 $2 \times 2$ 子矩陣就是 2D 螢幕上那顆橢圓的共變異數矩陣：
$$ \Sigma_{2D} = (\mathbf{V}_k')_{[0:2,\, 0:2]} = (\mathbf{J}_k \mathbf{V}_k \mathbf{J}_k^T)_{[0:2,\, 0:2]} $$其中各符號的意義為：
- $\Sigma_{2D}$：2D 螢幕上那顆橢圓的 $2 \times 2$ 共變異數矩陣，最終決定這個 splat 畫出來的形狀
- $(\cdot)_{[0:2,, 0:2]}$：取矩陣左上角的 $2 \times 2$ 子矩陣，也就是只保留 $(x_0, x_1)$ 對應的第 1、2 行與第 1、2 列，捨棄 $x_2$ 對應的第三行與第三列
對照論文：公式 (20) 中的共變異數
最後我們來看一下上面我們在求 投影後的共變異數矩陣 時，對應的其實就是論文中的 公式 (20)：
$$ \begin{aligned} \mathbf{V}_k &= \mathbf{J} \mathbf{V}_k' \mathbf{J}^T \\ &= \mathbf{J} \mathbf{W} \mathbf{V}_k'' \mathbf{W}^T \mathbf{J}^T \end{aligned} $$要注意論文中的符號跟我們上面提到的並不相同，公式 (20) 中各符號的意義為：
- $\mathbf{V}_k’’$：物件空間的共變異數矩陣
- $\mathbf{V}_k’$：相機空間的共變異數矩陣
- $\mathbf{V}_k$：投影後（光線空間）的共變異數矩陣
- $\mathbf{W}$：View Matrix，負責把物件空間的共變異數矩陣轉換到相機空間
4. 實際數值推導
上面我們了解完整個原理了，接著讓我們代入實際數值感受一下。假設相機空間中有一個點 $\mathbf{u} = (0.5, 0.9, 1.2)^T$：
步驟 1：投影到光線空間
首先計算它在光線空間的座標 $\mathbf{x}$：
- $x_0 = u_0 / u_2 = 0.5 / 1.2 \approx 0.417$
- $x_1 = u_1 / u_2 = 0.9 / 1.2 = 0.750$
- $x_2 = \Vert \mathbf{u} \Vert = \sqrt{0.5^2 + 0.9^2 + 1.2^2} = \sqrt{0.25 + 0.81 + 1.44} = \sqrt{2.5} \approx 1.581$
這完美對應 前面圖表的結果：該點在 $u_2=1$ 的投影平面上，其 2D 螢幕座標為 $(0.417, 0.750)$，而它沿著射線方向的總長度（徑向距離）為 $1.581$
步驟 2：計算 Jacobian 矩陣
接著計算在 $\mathbf{u} = (0.5, 0.9, 1.2)^T$ 處的 Jacobian 矩陣 $\mathbf{J}$。已知 $u_2 = 1.2$、$u_2^2 = 1.44$、$\Vert \mathbf{u} \Vert \approx 1.581$，代入 上面推導出的公式：
$$ \mathbf{J} = \begin{bmatrix} \dfrac{1}{1.2} & 0 & -\dfrac{0.5}{1.44} \\[0.5em] 0 & \dfrac{1}{1.2} & -\dfrac{0.9}{1.44} \\[0.5em] \dfrac{0.5}{1.581} & \dfrac{0.9}{1.581} & \dfrac{1.2}{1.581} \end{bmatrix} \approx \begin{bmatrix} 0.833 & 0 & -0.347 \\ 0 & 0.833 & -0.625 \\ 0.316 & 0.569 & 0.759 \end{bmatrix} $$這個 $3 \times 3$ 矩陣就是 $m$ 在 $(0.5, 0.9, 1.2)$ 附近的「局部線性近似」。一旦把該點的 3D 共變異數矩陣 $\mathbf{V}$ 代入 $\mathbf{J} \mathbf{V} \mathbf{J}^T$，再取左上角 $2 \times 2$ 子矩陣，就是這顆 Gaussian 砸到螢幕上之後那個橢圓的形狀
結論
整篇文章其實只繞著一個核心問題打轉：「3D Gaussian 經過相機投影之後，會變成什麼？」
這篇論文給出的答案，就是引入 Jacobian 矩陣 — 把原本非線性的透視投影，在每顆 Gaussian 的中心附近做局部線性近似，讓 3D 高斯投影到 2D 這件事，化作一次簡單的矩陣乘法 $\mathbf{J} \mathbf{V} \mathbf{J}^T$
藉由這樣的做法，整個渲染的數學運算變得非常快速：
- 過去只能用 Ray Marching（光線步進）：對螢幕上每個像素射出光線、沿途逐步取樣與積分，非常緩慢
- 現在改用 Splatting：藉由 Jacobian 矩陣的線性近似，每顆 3D 高斯都能快速轉換成 2D 螢幕上的橢圓，再交給 GPU 平行繪製
補充資料
1. EWA Volume Splatting 與 3D Gaussian Splatting 的關係
文章開頭提過，EWA Volume Splatting 奠定了近年爆紅的 3D Gaussian Splatting（Kerbl et al., 2023）的數學基礎，這裡補充說明兩者的關係
最直接的證據，就是前面 對照論文：公式 (20) 中的共變異數 一節的公式。把公式 (20) 的第二行，拿去對照 3D Gaussian Splatting 論文中「投影共變異數矩陣」的式子：
$$ \Sigma' = \mathbf{J} \mathbf{W} \Sigma \mathbf{W}^T \mathbf{J}^T $$會發現兩者一模一樣，只是符號寫法不同：$\Sigma$ 對應物件空間的共變異數矩陣、$\mathbf{W}$ 同樣是 View Matrix，而 $\mathbf{J}$ 正是本文的主角- 投影函數在高斯中心點上的 Jacobian 矩陣。相隔二十幾年，「把一顆 3D 高斯投影到 2D 螢幕」這一步的數學，3D Gaussian Splatting 原封不動地繼承了 EWA Volume Splatting 的推導
當然，兩篇論文要解的問題並不相同：
- EWA Volume Splatting (2001) 處理的是「渲染」問題：輸入是既有的體積資料（CT 掃描、點雲等），高斯是人為選定、用來表示這些資料的基底，論文的重點在於：怎麼把這些 3D 高斯又快又漂亮地畫到螢幕上，不會出現鋸齒或閃爍的瑕疵
- 3D Gaussian Splatting (2023) 處理的是「重建 + 即時渲染」問題：輸入是一組實際拍攝的照片，每顆高斯的位置、形狀、顏色、透明度都不是人為指定的，而是讓電腦反覆比對「畫出來的結果」和「真實照片」之間的差異，自動一點一點調整、學出來的，再加上充分發揮 GPU 平行繪圖的能力，讓畫面能以每秒 100 張以上的速度即時渲染出來
換句話說，3D Gaussian Splatting 的突破在於「怎麼從照片學出這些高斯」以及「怎麼把它們畫得飛快」，而它背後使用的投影數學 - 用 Jacobian 矩陣把非線性的透視投影局部線性化、再用 $\mathbf{J} \mathbf{V} \mathbf{J}^T$ 轉換共變異數矩陣，正是 EWA Volume Splatting 在 2001 年就打下的基礎
